| 온도 범위 | ● 단자 박스 부착 (스트레이트) ● 단자 박스 없음 (헤드리스) ![]() ![]() ![]() |
||
|---|---|---|---|
| 센서의 종류 | □ 열전대 □ 측온 저항체 | ||
| 외경 | φ () mm | ||
| 길이 | () mm | ||
| 구조 | □ 일반형 (절연 튜브 포함) □ 시스 형 (MgO 충전) □ 솔리드 팩 형 (K 열전대 만) |
||
| 단자함 | □ 단자 박스 부착 □ 단자 박스 없음 (헤드리스 형) |
||
| 소자 | 열전대 | □ K □ R □ T □ E □ 기타 | |
| 저항체 | □ Pt100 □ JPt100 | ||
| 소자 수 | □ 1 대 □ 2 대 | ||
| 공차 | 열전대 | □ 클래스 2 □ 클래스 1 | |
| 저항체 | □ 클래스 B □ 클래스 A | ||
| 장착 브래킷 | 종류 | □ 플랜지 □ 젖꼭지 □ 압축 | |
| 설치 방법 | □ 고정 : 삽입 부 길이 () m □ 접 (나사) |
||
| 보호관 | 금속 | □ SUS304 □ SUS316 □ SUS310S □ NCF600 □ 기타 () |
|
| 비금속 | □ AL □ SL □ 기타 () |
||
| 보상 도선 (연결 도선) |
재질 | □ 비닐 □ 유리 □ 기타 () | |
| 길이 | 길이 () m | ||
| 단말 가공 | □ 도선 터미널 형상 () (Y, G, O 칩 등) |
||
| □ 커넥터 () | |||
| 피복 열전대 | 재질 | □ 비닐 □ 유리 □ 기타 () | |
| 소 선경 | 두께 () mm | ||
| 방폭 | □ 내압 방폭 □ 본질 안전 | ||
| 기타 | 측정 대상 | □ 고체 □ 액체 □ 가스 □ 표면 온도 측정 |
|
| 분위기 가스 | □ 산화 () □ 환원 () | ||

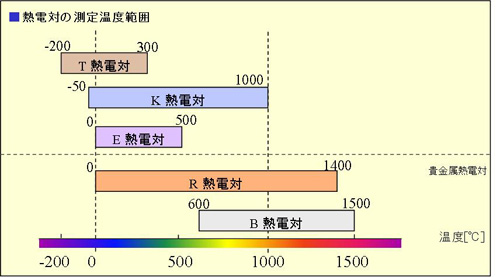

■ 온도 센서의 적용 범위
측정 온도에 따라 사용할 센서를 선택합니다.
(※ 센서의 사양, 사용 조건에 따라 온도 범위가 다를 수 있습니다. 자세한 내용은 종합 카탈로그를 참조하십시오)
| T 열전대, K 열전대 | 일반 산업용으로 널리 사용되는 열전대 |
|---|---|
| R 열전대, B 열전대 | 고온 용 열전대. 귀금속을 사용 |
| 측온 저항체 | 500 ℃ 정도까지의 정밀 측정 |
■ 온도센서의 종류
열전대
2 가지 종류의 서로 다른 금속으로 이루어지는 온도 센서입니다.
기준 접점부 온도를 일정히 하고 열 접점을 (피측정부)의 온도와의 온도치를 측정 하는 열전대.
배선은 보상도선를 사용합니다.
측온저항체
온도 변화에 따라 저항 소자의 저항 값이 변화하는 것을 이용한 온도 센서입니다.
배선은 3선으로 연결되어 집니다.
■ 센서의 외경
| 보호관의 직경 (D)을 지정합니다 센서 유형에 따라 선택할 수 외경 치수가 변합니다. |
![]() |
열전대의 외경
외경 (mm) |
|
| 일반형 | φ3.2 ~ 22 |
|---|---|
| 시스 형 | φ0.15 ~ 8.0 |
| 솔리드 팩 형태 | φ10, φ15, φ22의 3 종류 |
측온 저항체의 외경
외경 (mm) |
|
| 일반형 | φ1.0 ~ 22 |
|---|---|
| 시스 형 | φ3.2 ~ 8.0 |
■ 센서의 길이
HEAD(터미널 박스 부착)형
| 온도 센서의 끝에서, 단자함까지의 길이를 지정합니다. 브라켓 부착 (플랜지 젖꼭지)의 경우 고정 위치를 지정합니다.。 |
![]() |
![]() |
HEADLESS(단자 박스 없음)형
| 온도 센서의 끝에서 도선 접속부까지의 길이를 지정합니다.。 | ![]() |
■ 구조
| ■일반형 (절연 튜브 포함) 열전대 소선을 보호관에 내장 강도 나 내열성, 대 후보 향상을 도모 한 타입입니다. 열전대를 사용하는 조건에 따라 보호관 재질을 선택합니다. |
![]() |
||
절연관의 종류 및 특성절연 튜브는 열전대 소선 (플러스 선과 마이너스 선)의 전기적 절연을 위해 있습니다.측온 저항체는 저항 소자에서 연장 연결 리드선 (일반적으로 니켈 선)의 전기적 절연을 목적으로하고 있습니다.얼전대용열전대 용은 테프론 튜브 (최대 250 ℃) 등의 유기 절연 재료도 있지만, 일반적으로 고온에서의 사용이 많기 때문에 내열 도자기가 사용됩니다.
| |||
| 형상 | 재질 ※ | 소선 | 외경 × 내경 × 길이 (mm) |
|---|---|---|---|
| 원형 구멍이 하나 |
AL | φ3.2 이하 | 1 × 0.4 × 100 |
| AL | φ0.65 이하 | 1.2 × 0.8 × 100 | |
| AL | φ0.65 이하 | 2 × 1 × 100 | |
| AL | φ1.0 | 2.5 × 1.5 × 100 | |
| AL | φ1.6 | 3 × 2 × 100 | |
| AL | φ2.3 | 5 × 3 × 100 | |
| AL | φ3.2 | 6 × 4 × 100 | |
| SL | φ0.5 | 1.2 × 0.8 × 100 | |
| SL | φ0.5 | 2 × 1 × 100 | |
| 원형 2 개의 구멍 |
AL | φ0.65 이하 | 3 × 0.8 × 100 |
| AL | φ0.65 이하 | 4 × 1 × 100 | |
| S | φ1.0 이하 | 6 × 1.5 × 100 | |
| S | φ1.6 이하 | 8 × 2 × 100 | |
| SL | φ0.5 이하 | 3 × 0.8 × 100 | |
| SL | φ0.5 이하 | 4 × 1 × 100 | |
| 타원형 2 개의 구멍 |
S | φ2.3 | 10 × 7.5 × 3 × 34 |
| S | φ3.2 | 12 × 7.5 × 4 × 34 | |
| 끝 둥근 오목 두 구멍 |
S | φ2.3 | 12 × 3 × 35 |
| S | φ3.2 | 14 × 4 × 35 | |
| 끝 둥근 오목 두 구멍 |
AL SL |
φ0.5 | 4 × 1 × 6 |
| AL SL |
φ1.0 | 6 × 1.5 × 6 | |
| 끝 둥근 볼록 모양 두 구멍 |
S | φ2.3 | 12 × 3 × 35 |
| S | φ3.2 | 14 × 4 × 35 | |
| AL SL |
φ0.5 | 4 × 1 × 6 | |
| AL SL |
φ1.0 | 6 × 1.5 × 6 | |
| 원형 4 개의 구멍 (2 대 식의 경우) |
S | φ0.65 이하 | 6 × 1 × 100 |
| S | φ1.6 | 8 × 2 × 100 | |
| S | φ3.2 | 14 × 4 × 30 | |
| ■시스 형 (MgO 충전) ) 열전대 소선을 금속 보호관에 내장, MgO를 충전 한 날씬한 타입입니다. 일반형에 비해 응답 성이 높고 내진성 · 내식성도 좋기 때문에 악 조건 하에서도 사용할 수 있습니다. |
![]() |
||
| ■솔리드 팩 형태 (K 열전대 전용) 산업으로의 견고성을 가진 두꺼운 보호관에 MgO를 작성하고 응답 성 및 내열 · 내식성 · 내진성을 양립했습니다 보호관의 관경은 φ10, φ15, φ22의 3 종류에서 선택합니다.。 |
![]() |
측온저항체용
저항체도 마찬가지로 3 개의 Ni 선 전기 절연 용으로 3 개의 구멍의 절연 튜브를 사용하고 있습니다.
외경 × 내경 × 길이 φ4 × 1.0 × 100, 재질은 S ※ 입니다.
※ 재질
| AL : 55 % Al 2 O 3 + 좌로 SiO 2 (완벽한 품질) |
| SL : 90 % 이상 Al 2 O 3 (완벽한 품질) |
| S : 65 % Al 2 O 3 (다공질) |
■ HEAD(단자함)
HEAD(터미널 박스 부착)형
| 보상 도선 · 연결 도선을 연결하기위한 단자 수납 상자를 센서에 장착합니다. | ![]() |
HEADLESS(단자 박스 없음)형
| 온도 센서와 보상 도선 · 연결 도선을 직접 연결되어 있습니다 도선의 길이를 지정해야합니다.。 | ![]() |
■ 센서(소자)의 타잎
| 클래스 | 측정 온도 | 공차 (℃) |
|---|---|---|
| 1 | -40 ℃ 이상 375 ℃ 미만 375 ℃ 이상 1000 ℃ 미만 |
± 1.5 ± 0.004 × | t | |
| 2 | -40 ℃ 이상 333 ℃ 미만 333 ℃ 이상 1200 ℃ 미만 |
± 2.5 ± 0.0075 × | t | |
| 3 | -167 ℃ 이상 40 ℃ 미만 -200 ℃ 이상 -167 ℃ 미만 |
± 2.5 ± 0.015 × | t | |
■ 열전대소선
열전대 소선의 종류와 성질
| 종류 | 사용 온도 범위 | 적용 |
|---|---|---|
| JIS : R | 0 ~ 1400 (1600) ℃ | (+) 다리 로듐 13 %를 포함한 백금 로듐 합금 (-) 다리 백금. 안정성 좋은 점. 산화성 분위기에 적합하다하지만, 환원성 분위기에 약하다. 수소 · 금속 가스에 약하다. |
| JIS : B | 600 ~ 1500 (1700) ℃ | (+) 다리 로듐 30 %를 포함한 백금 로듐 합금 (-) 다리 로듐 6 %를 포함한 백금 로듐 합금 내열성 · 기계적 강도는 R보다 좋다. 상온에서 열 기전력이 작기 때문에 보상 도선은 동선을 사용. |
| JIS : S | 0 ~ 1400 (1600) ℃ | (+) 다리 로듐 10 %를 포함한 백금 로듐 합금 (-) 다리 백금. 안정성 좋은 점. R의 적요와 같다. |
| JIS : K | -200 ~ 1000 (1200) ℃ | (+) 다리 니켈 · 크롬을 주로 한 합금 (-) 다리 니켈을 주로 한 합금. 열기 전력의 직선 성이 좋다. 산화성 분위기에 적합하다. 금속 증기에도 강하다. 환원성 분위기에 약하다.(특히 황화수소 · 아황산 가스) |
| JIS : T | -200 ~ 300 (350) ℃ | (+)脚銅(-)脚銅니켈을 주로 한 합금. 균질도가 좋다. 저온에서의 정밀도가 좋다. |
| JIS : E | -200 ~ 700 (800) ℃ | (+) 다리 니켈 · 크롬을 주로 한 합금 (-)脚銅니켈을 주로 한 합금. 열기 전력이 큰. J보다 내식성이있다. |
| JIS : J | 0 ~ 600 (750) ℃ | (+)脚鉄(-)脚銅니켈을 주로 한 합금. 환원성 분위기에 적응 (수소 · 일산화탄소도 안정). 균질도는 좋지 않다. 녹 쉽다. |
| JIS : N | 0 ~ 1200 (1250) ℃ | (+) 다리 니켈 · 크롬 · 실리콘의 합금 (-) 다리 니켈 실리콘 합금. K에 비해 열기 전력은 작다. 고온에서의 안정성이 뛰어나다. |
| 텅스텐 레늄 (W95Re5-W74Re26) |
0 ~ 2300 (3000) ℃ | (+) 다리 레늄 약 5 %를 포함한 텅스텐 레늄 합금, (-) 다리 레늄 약 26 %를 포함한 텅스텐 레늄 합금. 고온 측정에 적합하다. 산화 분위기 사용할 수 없습니다. 불활성 가스 · 수소 가스에 적용한다. 열기 전력은 비교적 크다. 딱딱 구부릴 어렵다. |
| 니켈 몰리브덴 (NiMo-Ni) |
0 ~ 1200 ℃ | (+) 다리 니켈 몰리브덴 18 % 합금 (-) 다리 니켈. 진공 상태에서의 온도 측정에 적합하다. 산화 분위기는 불가. 선경 φ1.0mm. |
| PR 0-20 (Platinel Ⅱ) |
0 ~ 1300 ℃ | (+) 다리 백금 · 팔라듐 · 금 합금 (-) 다리 팔라듐 금 합금. K 열전대의 특징 가진다. 1300 ℃ 근처에서는 K보다 우위된다. |
| 백금 로듐 40-20 (Pt60Rh40-Pt80Rh20) |
0 ~ 1800 ℃ | (+) 다리 로듐 40 %를 포함한 백금 로듐 합금 (-) 다리 로듐 20 %를 포함한 백금 로듐 합금. B 열전대보다 열기 전력이 작다. |
| 금 - 백금 (Au-Pt) |
0 ~ 1000 ℃ | (+)脚金(-) 다리 백금 표준 열전대로 사용. 선경 φ0.5mm. 고온에서의 기전력 드리프트가 작다. |
| 백금 - 팔라듐 (Pt-Pd) |
0 ~ 1300 ℃ | (+) 다리 백금 (-) 다리 팔라듐 표준 열전대로 사용. 선경 φ0.5mm. 고온에서의 안정성이 좋다. |
■ 온도 센서의 정도
열전대
열전대의 측정 정밀도를 지정합니다.
표준 사양은 클래스 2 (0.75 급) 특히 정밀도가 필요한 경우 클래스 1 (0.4 학년)을 선택합니다.
측온저항체
측온 저항체의 측정 정밀도를 지정합니다.
표준 사양은 B 급, 특히 정밀도가 필요한 경우 클래스 A를 선택합니다.
■ 취부 Parts
고정 Flangr 형
착 부에 상 플랜지를 용접하고 패킹을 넣고 볼트로 고정합니다.
플랜지는 보호관에 용접하기 위해 사양 결정시 삽입 길이를 결정합니다

이동 Flange 형
플랜지를 볼트로 부착 부에 고정하고 보호관을 나사로 고정합니다.
보호관의 삽입 길이는 자유롭게 결정할 수 있지만, 기밀성이 없습니다.

고정 Nipple Taper 형
부착 부에 받아 나사를 용접 또는 나사 송곳하고 보호관에 용접 된 젖꼭지를 고정합니다.
테이퍼 나사와 스트레이트가 있습니다. 사양 결정시 삽입 길이를 결정합니다.

이동 Nipple Taper
부착 부에 받아 나사를 용접 또는 나사하고 젖꼭지를 고정합니다.
보호관은 젖꼭지 측면의 나사 삽입 길이를 자유롭게 결정하고 고정합니다.

Compression Fitting
부착 부에 테이퍼받은 나사를 용접 또는 나사하고 피팅을 나사 포함합니다.
보호관은 삽입 길이를 결정하고 너트를 조여 고정합니다.
| 고정 Flange | 가동 Flange |
![]() |
![]() |
단위:mm
| JIS규격 | 크기 호칭 | 형식 | φD | Flange의 치수 | 볼트구격 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | SUS304 | SUS316 | t | f | φg | H | φC | φh | 수 | ||
| 5kg/cm2
Flange의 기본치수 |
10 | 3/8 | FC3 | FM3 | 75 | 9 | 1 | 39 | 34 | 55 | 12 | 4 |
| 15 | 1/2 | FC4 | FM4 | 80 | 9 | 1 | 44 | 34 | 60 | 12 | 4 | |
| 20 | 3/4 | FC6 | FM6 | 85 | 10 | 1 | 49 | 35 | 65 | 12 | 4 | |
| 25 | 1 | FC8 | FM8 | 95 | 10 | 1 | 59 | 35 | 75 | 12 | 4 | |
| 40 | 1 1/2 | FCD | FMD | 120 | 12 | 2 | 75 | 37 | 95 | 15 | 4 | |
| 50 | 2 | FCE | FME | 130 | 14 | 2 | 85 | 39 | 105 | 15 | 4 | |
| 65 | 2 1/2 | FCF | FMF | 155 | 14 | 2 | 110 | 39 | 130 | 15 | 4 | |
| 80 | 3 | FCG | FMG | 180 | 14 | 2 | 121 | 39 | 145 | 19 | 4 | |
| 100 | 4 | FCH | FMH | 200 | 16 | 2 | 141 | 41 | 165 | 19 | 8 | |
| 10kg/cm2
Flange의 기본치수 |
10 | 3/8 | JC3 | JM3 | 90 | 12 | 1 | 46 | 37 | 65 | 15 | 4 |
| 15 | 1/2 | JC4 | JM4 | 95 | 12 | 1 | 51 | 37 | 70 | 15 | 4 | |
| 20 | 3/4 | JC6 | JM6 | 100 | 14 | 1 | 56 | 39 | 75 | 15 | 4 | |
| 25 | 1 | JC8 | JM8 | 125 | 14 | 1 | 67 | 39 | 90 | 19 | 4 | |
| 40 | 1 1/2 | JCD | JMD | 140 | 16 | 2 | 81 | 41 | 105 | 19 | 4 | |
| 50 | 2 | JCE | JME | 155 | 16 | 2 | 96 | 41 | 120 | 19 | 4 | |
| 65 | 2 1/2 | JCF | JMF | 175 | 18 | 2 | 116 | 43 | 140 | 19 | 4 | |
| 80 | 3 | JCG | JMG | 185 | 18 | 2 | 126 | 43 | 150 | 19 | 8 | |
| 100 | 4 | JCH | JMH | 210 | 18 | 2 | 151 | 43 | 175 | 19 | 8 | |
| 20kg/cm2
Flange의 기본치수 |
25 | 1 | KC8 | KM8 | 125 | 16 | 1 | 67 | 41 | 90 | 19 | 4 |
| 40 | 1 1/2 | KCD | KMD | 140 | 18 | 2 | 81 | 43 | 105 | 19 | 4 | |
| 50 | 2 | KCE | KME | 155 | 18 | 2 | 96 | 43 | 120 | 19 | 8 | |
| 65 | 2 1/2 | KCF | KMF | 175 | 20 | 2 | 116 | 45 | 140 | 23 | 8 | |
| 80 | 3 | KCG | KMG | 200 | 22 | 2 | 132 | 47 | 160 | 23 | 8 | |
| 100 | 4 | KCH | KMH | 225 | 24 | 2 | 160 | 49 | 185 | 23 | 8 | |
| CHINO 규격 |
![]() |
| 호칭 | 적용보호관의 규격 φd |
형식 | Flange 의 지름φD | Flange의 각부치수 | 볼트구멍 | 취부볼트 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 슬라이딩 Flange | 고정 Flange | t | h | 중심원의 지름φC | 수 n |
지름 φE |
|||||
| 알루미늄 | SUS304 | SUS316 | |||||||||
| A | 17 ~ 32 | SAA | FCA | FMA | 100 | 10 | 34 | 70 | 4 | 10 | M8 |
| B | 8 ~ 16 | SAB | FCB | FMB | 70 | 7.5 | 28 | 50 | 4 | 8 | M6 |
| C | 6.4 이하 | SAC | FCC | FMC | 50 | 3 | 13 | 35 | 4 | 4.5 | M4 |
Nipple
| 평행나사(G) | Taper 나사(R) |
![]() |
![]() |
| (나사 고정식 접 젖꼭지도 같은 치수) | |
단위位:mm
| 직경 (B) |
적용 보호관의 관경 φd |
형식 | 나사치수 | 나사 산수 (25.4 mm) 에 부착 |
대변 및 재각선 |
A | B | K | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 평행나사 | Taper 나사 | 외경 C |
계곡의 지름 | ||||||||||
| SUS304 | SUS316 | SUS304 | SUS316 | G | F | ||||||||
| G、R1/8 | 6이하 | SC1 | SM1 | TC1 | TM1 | 9.7 | 8.56 | 28 | 14 | 16.2 | 6 | 10 | 4.0 |
| G、R1/4 | 8이하 | SC2 | SM2 | TC2 | TM2 | 13.1 | 11.4 | 19 | 17 | 19.6 | 8 | 12 | 6.0 |
| G、R3/8 | 10이하 | SC3 | SM3 | TC3 | TM3 | 16.6 | 14.9 | 19 | 21 | 24.2 | 10 | 15 | 6.4 |
| G、R1/2 | 12이하 | SC4 | SM4 | TC4 | TM4 | 20.9 | 18.6 | 14 | 26 | 30 | 12 | 20 | 8.2 |
| G、R3/4 | 16이하 | SC6 | SM6 | TC6 | TM6 | 26.4 | 24.1 | 14 | 32 | 37 | 16 | 25 | 9.5 |
| G、R1 | 22이하 | SC8 | SM8 | TC8 | TM8 | 33.2 | 30.2 | 11 | 41 | 47.3 | 20 | 30 | 10.4 |
Compression Fitting
| Type 1 | Type 2 |
![]() |
![]() |
형식 |
||||||
|---|---|---|---|---|---|---|
| 구리 코어 | CF1 | CF2 | CF3 | CF4 | CF6 | CF8 |
| 테플론 코어 | CR1 | CR2 | CR3 | CR4 | CR6 | CR8 |
| 나사 크기 | R1 / 8 | R1 / 4 | R3 / 8 | R1 / 2 | R3 / 4 | R1 |
| φ1.0 용 | A = 35 B = 10 G1 = 14 G2 = 14 |
A = 31 B = 12 G1 = 17 G2 = 14 |
A = 36 B = 15 G1 = 21 G2 = 14 |
A = 43 B = 20 G1 = 26 G2 = 14 |
G2 = 14
A = 50 B = 18 G1 = 32 G2 = 14 G3 = 17 |
A = 52 B = 20 G1 = 38 G2 = 14 G3 = 17 |
| φ1.6 용 | ||||||
| φ2.0 용 | ||||||
| φ3.2 용 | ||||||
| φ4.8 용 | ||||||
| φ6.0 용 | ||||||
| φ6.4 용 | A = 39 G2 = 17 |
G2 = 17 |
A = 43 G2 = 17 |
A = 58 G2 = 17 |
A = 60 G2 = 17 |
|
| φ8.0 용 | ||||||
| φ10 용 | A = 41 G2 = 21 |
A = 44 G2 = 21 |
A = 53 B = 25 G2 = 21 |
A = 62 B = 25 G1 = 41 G2 = 21 |
||
| φ12 용 | A = 53 G2 = 26 |
A = 55 G2 = 26 |
A = 63 G2 = 26 |
|||
| φ15 용 | 제작 불가 | |||||
| φ16 용 | A = 60 G2 = 32 |
A = 65 G2 = 32 |
||||
| φ22 용 | G2 = 41 | |||||
| Type 2 |
■ 보호관
보호관의 종류 및 특성
열전대 또는 측온 저항체가 피 측온 물이나 분위기 등에 직접 접촉하지 않도록 기계적 · 화학적으로 보호하기위한 것입니다. 보호관 선정 조건으로 다음 항목이있을 수 있습니다. ( 금속 보호관 과 비금속 보호관의 두 가지로 대별됩니다.)
- 측정 온도 및 압력에 충분히 견딜 수.
- 피 측온 물과 분위기의 부식성에 견딜 수.
- 기밀성이 높은 것.
- 열충격에 견딜 수.
- 진동 · 충격 등의 기계적 충격에 견딜 수.
- 보호관 자신이 측온 부에 유해한 가스를 발생하지 않는다.
- 시간 지연이 적고 응답이 빠르다
금속보호관
| 재질 | 상용 온도 | 최고 온도 | 특성 |
|---|---|---|---|
| SUS304 | 900 ℃ | 1000 ℃ | 18 % 크롬, 8 % 니켈 강철. 내식성 · 내열성이 뛰어나다. 유황 환원성 가스에 약하다. |
| SUS316 | 900 ℃ | 1000 ℃ | 몰리브덴을 포함, 내열 · 내산 · 내 알칼리성이 우수하다.SUS304보다 내식성이 우수하다. |
| SUS310S | 1000 ℃ | 1150 ℃ | 니켈, 크롬 성분이 많아 내열성이 우수하다. 유황을 포함한 고온 고농도 가스에 약하다. |
| NCF600 (인코넬 600) |
1050 ℃ | 1150 ℃ | 니켈 합금 SUS310S과 동등한 내열성 있습니다. 아연 · 도시 가스 등 비교적 적응하지만 황에 약하다. |
| SUH446 (샌드 빅 P4) |
1000 ℃ | 1200 ℃ | 페라이트 계 Cr 강. 내열 · 내식성이 뛰어난 유황 환원성 가스에 강하다. |
| 캉탈 | 1100 ℃ | 1350 ℃ | 고온에서 기계적 강도 대. 산화 분위기, 황화 가스 탄소 가스에 강하다. Cr22, AL5.3 % 나머지 Fe. |
| 티탄 | 250 ℃ | 500 ℃ | 화학적 내식성은 SUS304보다 뛰어나다. 고온에서는 취성된다. |
| SUS316L | 900 ℃ | 1000 ℃ | SUS316의 탄소 양을 적게 한 강. 내입 계 부식성 물질이다. |
| 하 스텔로이 C | 1000 ℃ | 1100 ℃ | 염화 제 2 철 염화 제 2 구리 · 염소 가스에 우수하다. |
| 테프론 코팅 | 200 ℃ | 250 ℃ | SUS304에 FEP 수지를 코팅. 낮은 온도의 내 약품성 대.최대 2m까지 가능. |
| KTA-KU50 | 1150 ℃ | 1200 ℃ | Co 합금. 내열 · 내마모성이 뛰어나다. 유황 가스, 바나듐 등 강하다. |
비금속보호관
| 재질 | 상용 온도 | 최고 온도 | 특성 |
|---|---|---|---|
| 경질 비닐 | 60 ℃ | 100 ℃ | 저온 용 (그러나 -10 ℃ 이하는 불가). 부식성 액체에 적합하다. |
| 석영 유리 | 1000 ℃ | 1050 ℃ | 열팽창 계수 · 열용량이 작은 열충격에 강하다. 알칼리에 약하고 산성에 강하다. 수소 · 환원성 가스 침투한다. |
| 기껏 알루미나 (PT1) | 1500 ℃ | 1550 ℃ | 기밀성 대. 용융 금속 · 연소 가스에 강하다. 금속 산화물, 알칼리에 약하다. |
| 순 소결 알루미나 (PT0) | 1600 ℃ | 1900 ℃ | 용융 금속 · 유리 · 납 류 슬래그를 품는다. 기밀성 대. 열충격에 약하다. |
| 탄화 규소 | 1400 ℃ | 1700 ℃ | 열 충격에 강하다. 기밀성이 부족하다. 고온 전기 도체가된다. |
| 질화 규소 | 1200 ℃ | 1600 ℃ | 산, 산성 소금에 강하고 열 충격에 강하다. 기계적 충격에 약하다. 비철 금속의 용융에 강하다. |
| 테프론 튜브 | 200 ℃ | 250 ℃ | 낮은 온도의 내 약품성 대. (FEP 수지) 플랜지 부착도 제작 가능. |
센서의 외경
| 보호관의 직경 (D)을 지정합니다 센서 유형에 따라 선택할 수 외경 치수가 변합니다. |
![]() |
열전대의 외경
외경 (mm) |
|
| 일반형 | φ3.2 ~ 22 |
|---|---|
| 시스 형 | φ0.15 ~ 8.0 |
| 솔리드 팩 형태 | φ10, φ15, φ22의 3 종류 |
측온 저항체의 외경
외경 (mm) |
|
| 일반형 | φ1.0 ~ 22 |
|---|---|
| 시스 형 | φ3.2 ~ 8.0 |
■ 열전대 보상도선의 종류
열전대 보상 도선은 열전대와 기록계, 조절계 등의 결선에 사용하는 도선에서 열기 전력 특성이 열전대와 유사한 대체 선입니다. 열전대의 종류에 따라 또한 사용 온도 범위에서 전용 도선을 사용합니다. (보상 도선이 아닌 도선은 오차의 원인이됩니다.
| 연결 열전대 | 이름 (용도) | 형식 | 사용 온도 범위 (℃) | 외장 | 마무리 외경 (mm) |
|
|---|---|---|---|---|---|---|
| 재질 | 색상 | |||||
| R 용 | 내열 용 | RXH | 0 ~ 150 | 유리 울 편조 | 검정 | 4 × 6.5 |
| 방수용 | RXV | 0 ~ 90 | 비닐 | 5 × 8 | ||
| 자세한 형 내열 용 | RXJ | 0 ~ 150 | 유리 울 편조 | 2.4 × 4 | ||
| 자세한 형 일반용 | RXI | 0 ~ 90 | 비닐 | 3 × 4.9 | ||
| K 용 | 정밀 급 내열 용 | KXHS | 0 ~ 150 | 유리 울 편조 | 파랑 | 4 × 6.5 |
| 정밀 급 방수용 | KXVS | -20 ~ 90 | 비닐 | 5 × 8 | ||
| 자세한 형 정밀 급 내열 용 | KXJS | 0 ~ 150 | 유리 울 편조 | 3 × 4.9 | ||
| 자세한 형 정밀 급 일반용 | KXIS | -20 ~ 90 | 비닐 | 2.4 × 4 | ||
| 내열 용 | WXH | 0 ~ 150 | 유리 울 편조 | 4 × 6.5 | ||
| 자세한 형 내열 용 | WXJ | 0 ~ 150 | 유리 울 편조 | 2.4 × 4 | ||
| 자세한 형 일반용 | VXI | 0 ~ 90 | 비닐 | 3 × 4.9 | ||
| 방수용 | VXV | 0 ~ 90 | 비닐 | 5 × 8 | ||
| 시스 차폐 | WXA | 0 ~ 150 | 스테인리스 꼰 | 2.8 × 4.5 | ||
| E 용 | 내열 용 | EXH | 0 ~ 150 | 유리 울 편조 | 보라색 | 4 × 6.5 |
| 방수용 | EXV | -20 ~ 90 | 비닐 | 5 × 8 | ||
| 자세한 형 내열 용 | EXJ | 0 ~ 150 | 유리 울 편조 | 2.4 × 4 | ||
| 자세한 형 일반용 | EXI | -20 ~ 90 | 비닐 | 3 × 4.9 | ||
| 시스 차폐 | EXA | 0 ~ 150 | 스테인리스 꼰 | 2.8 × 4.5 | ||
| J 용 | 내열 용 | JXH | 0 ~ 150 | 유리 울 편조 | 황 | 3.4 × 6.2 |
| 방수용 | JXV | -20 ~ 90 | 비닐 | 5 × 8 | ||
| 자세한 형 내열 용 | JXJ | 0 ~ 150 | 유리 울 편조 | 2.4 × 4 | ||
| 자세한 형 일반용 | JXI | -20 ~ 90 | 비닐 | 3 × 4.9 | ||
| 시스 차폐 | JXA | 0 ~ 150 | 스테인리스 꼰 | 2.8 × 4.5 | ||
| T 용 | 방수용 | TXV | -20 ~ 90 | 비닐 | 차 | 5 × 8 |
| 자세한 형 내열 용 | TXJ | 0 ~ 150 | 유리 울 편조 | 2.4 × 4 | ||
| 자세한 형 일반용 | TXI | -20 ~ 90 | 비닐 | 3 × 4.9 | ||
| 시스 차폐 | TXA | 0 ~ 150 | 스테인리스 꼰 | 2.8 × 4.5 | ||
| W 용 | 내열 용 | NXH | 0 ~ 150 | 유리 울 편조 | 흰색 | 2 × 3 |
| B 용 | 내열 용 | BXH | 0 ~ 150 | 유리 울 편조 | 재 | 3.4 × 6.2 |
| 방수용 | BXV | 0 ~ 90 | 비닐 | 5 × 8 | ||
| 자세한 형 내열 용 | BXJ | 0 ~ 150 | 유리 울 편조 | 2.4 × 4 | ||
| 자세한 형 일반용 | BXI | 0 ~ 90 | 비닐 | 3 × 4.9 | ||
| S 용 | 내열 용 | SXH | 0 ~ 150 | 유리 울 편조 | 검정 | 4 × 6.5 |
측온 저항체용 연결 도선
측온 저항체와 기록계, 조절계 등을 연결하는 도선은 측온 저항 체용 연결 도선을 사용합니다. 긴 도선을 필요로하는 경우, 오차를 일으키지 않기 때문에 도선의 저항 (1m 당)을 확인받는 계기 허용 소스 저항의 범위 내에서 사용하십시오.
목록
| 종류 | 형식 | 허용 온도 | 코팅 재질 | 마무리 외경 (mm) |
|---|---|---|---|---|
| 3 심 코드 | WV38 | - 20 ~ 60 ℃ | 비닐 | φ8 |
| WP38 | - 20 ~ 100 ℃ | 내열 비닐 | φ8 | |
| WP35 | - 20 ~ 100 ℃ | 내열 비닐 | φ5 | |
| WP33 | - 20 ~ 100 ℃ | 내압 비닐 (단선 3 개 이상) | 약 φ3.5 | |
| WS33 | - 60 ~ 250 ℃ | 실리콘 고무 (단선 3 개 이상) | 약 φ3.5 | |
| WS36 | - 60 ~ 250 ℃ | 실리콘 고무 | φ6 | |
| WN38 | - 40 ~ 70 ℃ | 네오프렌 고무 | φ8 | |
| WM34 | - 50 ~ 250 ℃ | 테플론과 유리 모직 편조 | 약 φ4 | |
| WF32 | -180 ~ 250 ℃ | 테프론 (FEP) (단선 3 개 이상) | 약 φ2.2 | |
| WY34 | - 40 ~ 60 ℃ | 내한 비닐 | 약 φ3.8 | |
| WY36 | - 40 ~ 60 ℃ | 내한 비닐 | φ6 | |
| WL31 | - 40 ~ 70 ℃ | 납 코팅 네오프렌 고무 | φ10 | |
| WG38 | - 20 ~ 60 ℃ | 내 차폐 비닐 | φ8 | |
| 4 심 코드 | WV46 | - 20 ~ 60 ℃ | 비닐 | φ5.5 |
| WS44 | - 60 ~ 250 ℃ | 실리콘 고무 | φ4 | |
| 6 핀 코드 | WV61 | - 20 ~ 60 ℃ | 비닐 | φ10 |
| WN61 | - 40 ~ 70 ℃ | 네오프렌 고무 | φ10 | |
| WS68 | - 60 ~ 250 ℃ | 실리콘 고무 | φ8 | |
| WL61 | - 40 ~ 70 ℃ | 납 코팅 네오프렌 고무 | φ12 | |
| 8 심 코드 | WP81 | - 20 ~ 100 ℃ | 내열 비닐 | φ10 |
■ 터미널의 종류
연결 도선의 단자 형상을 지정합니다
| 형식 | G 칩 | Y 칩 | U 팁 |
|---|---|---|---|
| 사양 | ![]() |
![]() |
![]() |
| 코팅 색상 | + : 빨강 - : 흰색 | + : 빨강 - : 흰색 |
| 형식 | O 칩 | B 칩 |
|---|---|---|
| 사양 | ![]() |
![]() |
| 코팅 색상 | + : 빨강 - : 흰색 | + : 빨강 - : 검정 |
■ CONNECTOR
측온저항체 연결 컨넥터 타잎을 지정합니다
Metal 형
| 형식 | Female 형 | Male 형 |
|---|---|---|
| 외형 | ![]() |
![]() |
| 형식 | Osupaneru form | |
| 외형 | ![]() |
열전대 Connector
| 형식 | CA Connector | SM Connector |
|---|---|---|
| 외형 | ![]() |
![]() |
■ 피복열전대
본 센서는 열전대 소선에 비닐이나 유리 모직 등의 피복을 한 것으로, 보호관 등은 넣지 않고 그대로 사용하는 열전대입니다. 실험실, 연구실 등에서는 보호관 및 단자 박스를 필요로하지 않는 경우가있어, 소선뿐만 절연 및 단락의 염려가 있기 때문에이 센서를 사용합니다.
피복열전대의 종류
| 형식 | 소선 | 선경 (φmm) | 마무리 외형 (φmm) | 상용 한도 (℃) | 최고 한도 (℃) | 심선 피복 | 외부 피복 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 재질 (+ 측, - 측) | 피복 색깔 | 재질 | 색상 | |||||||
| + 측 | - 측 | |||||||||
| ET3 | T | 0.32 | 0.34 | 80 | 105 | 폴리 에스테르 | 원색 | 원색 | - | - |
| MK3 | K | 0.32 | 0.34 | 100 | 120 | 내열 폴리 에스테르 | 빨강 | 녹색 | - | - |
| VT3 | T | 0.32 | 2.2 × 3.4 | 60 | 100 | 비닐 | 빨강 | 흰색 | 비닐 | 차 |
| VT6 | 0.65 | 2.5 × 4.0 | ||||||||
| VK3 | K | 0.32 | 2.2 × 3.4 | 파랑 | ||||||
| VK6 | 0.65 | 2.5 × 4.0 | ||||||||
| GT3 | T | 0.32 | 2.0 × 3.0 | 200 | 250 | 유리 울 편조 | 원색 (흰색)에 빨간색 선 | 원색 (흰색) | 유리 울 편조 셀룰로오스 처리 | 차 |
| GT6 | 0.65 | 2.2 × 3.3 | ||||||||
| GK0 | K | 0.32 | 1.2 × 1.7 | 청 · 스파이럴 | ||||||
| GK3 | 0.32 | 2.0 × 3.0 | 파랑 | |||||||
| GK6 | 0.65 | 2.2 × 3.3 | ||||||||
| GE3 | E | 0.32 | 2.0 × 3.0 | 보라색 | ||||||
| GE6 | 0.65 | 2.2 × 3.3 | ||||||||
| GJ3 | J | 0.32 | 2.0 × 3.0 | 황 | ||||||
| GJ6 | 0.65 | 2.2 × 3.3 | ||||||||
| JT3 | T | 0.32 | 1.5 × 2.3 | 200 | 250 | 불소 수지 (FEP) | 빨강 | 흰색 | 불소 수지 (FEP) | 차 |
| JT6 | 0.65 | 2.0 × 3.0 | ||||||||
| JK3 | K | 0.32 | 1.5 × 2.3 | 파랑 | ||||||
| JK6 | 0.65 | 2.0 × 3.0 | ||||||||
■ 온도센서의 방폭범위
인화성 · 폭발성 가스로 안전하게 측정 할 수 있습니다
| 내압 방폭형 | 단자함 내부 및 센서 내부에서 폭발 불꽃이 발생해도 외부에 영향을주지 구조입니다. |
| 본질 안전 방폭형 | 폭발성 가스 중에서 사용할 때, 온도 센서가 점화원이되지 않도록 체나바리아을 사용 전기적으로 대책을 베푼 타입입니다 |
■ 측정대상 검토
고체의 경우 내부 온도, 액체의 온도, 기체의 온도 측정시 온도 오차를 줄이려는 센서의 삽입 길이가 포인트가됩니다.
기준으로 열전대는 보호관 외경의 15 ~ 20 배 이상, 저항체는 20 ~ 30 배 이상이라고합니다.
또한, 액체 등은 강산, 강알칼리에 적합한 보호관을 선택해야합니다.
온도의 측정 오차를 줄이기 포인트
| 열전대 | 측온 저항체 | |
| 삽입 길이 | 보호 관외 지름의 15 ~ 20 배 이상 | 보호 관외 지름의 20 ~ 20 배 이상 |
■ 표면온도 측정
표면 온도 측정 포인트가되는 것은 센서와 물체의 온도가 일체가되어야합니다.
단열재를 사용하여 외부의 열 유입, 외부의 열 유출을 방지해야합니다.
또한 전용 열전대로서는 C060 (시트 커플), C400-01 (마그넷 센서), C015 (회전 롤 전용 온도계) 등이 있습니다.
저항체에는 R060 시리즈, R400 (마그넷 센서) 등이 있습니다.
| 시트 커플 (C060) | 마그넷 센서 (C400-01) | 회전 롤 전용 온도계 (C015) |
|---|---|---|
![]() |
![]() |
|
| 시트 모양의 열전대. 피 측정 물체의 표면에 직접 붙여 넣거나 압착 측온한다. |
자석이 내장 열전대. 열전대 설치 부가 자석이므로, 냉동기 나 모터 등의 측정이 용이. |
비접촉 형의 표면 온도 측정 용 열전대 근접 기체와 진정한 온도의 차이를 보정하여 사용한다 |
| 마그넷 센서 (R400) | 표면 온도 측정 용 센서 (R060) |
|---|---|
![]() |
![]() |
| 자석이 내장 측온 저항체 열전대 설치 부가 자석이므로 냉동기, 모터 등의 측정이 용이. |
표면 온도 측정 용 측온 저항체 피 측정 물에 미치는 열 외란을 최소화합니다. |
■ 분위기 가스 (산화, 환원)
온도 측정시 보호관의 온도가 얼마나 가지는지도 필요하지만 분위기에 따라 열전대 소체가 저하 될 수 있습니다.
특히 고온 (500 ℃ 이상)에서는 열기 전력의 변화가 커 단선도 종종 발생합니다.
산화 분위기에서 WRe 열전대가 항온에서 단선이 발생하기 때문에주의가 필요합니다.
환원 분위기의 경우 (침탄로) 등에서는 K 열전대는 열기 전력이 저하됩니다.
열전대의 분위기 가스에 대한 영향
| 열전대의 종류 | 수소 | 일산화탄소 | 황 | 금속 가스 (Ni) | 비고 |
|---|---|---|---|---|---|
| R | 약한 취성 기전력의 저하 |
약한 단선 할수 있습니다 |
약한 취성 |
Fe, Ni에 약한 기전력의 저하 |
Si에 약한 |
| K | 약한 저항 증가 취성 기전력의 저하 |
약한 기전력의 저하 |
크로 멜이 약한 단선 할수 있습니다 |
Fe에 약한 기전력의 저하 |
|
| E | 크로 멜이 약한 | 크로 멜이 약한 | 크로 멜이 약한 | 약한 | |
| J | 강한 | 약간 강한 탄소는 안정 |
철분이 약한 | 약간 강하다 | 열전대 재질 철의 부식 문제 |
| T | 사용 온도가 낮기 때문에 영향 없음 | 열전대 재질 구리가 산화되기 쉬운 | |||
